一、概述
墻體耐候性檢測系統采用微機自動控制、顯示記錄過程控制曲線、打印原始記錄及檢測結果的多項自控功能。整體設計具有適應范圍廣、操作簡便、性能穩定、控制精度高、采集準確、綜合噪音低等諸多優點。
二、滿足標準:
JG149-2003《膨脹聚苯板薄抹灰外墻外保溫系統》
JG158-2004《膠粉聚苯顆粒外墻外保溫系統》
JGJ144-2004《外墻外保溫工程技術規程》
三、主要技術性能指標
① 空氣溫度控制范圍：-20℃～70℃
② 空氣溫度測試精度：0.5級
③ 空氣溫度控制精度：控制目標溫度的<±3℃
④ 水溫度控制范圍：10℃～20℃
⑤ 水溫度測試精度：0.5級
⑥ 相對濕度控制范圍：8%～100%
⑦ 相對濕度測試精度：3%
⑧ 噴淋水流量控制范圍：0～2000L/h
⑨ 供電要求：AC 380V，28kW 三相五線制動力電
AC 220V，2kW 單相三線制照明
⑩設備安裝空間：長×寬×高（㎜）:8500×7500×4000
設備主要組成模塊外形尺寸：長×寬×高（㎜）
控制臺：1600×910×1250 環境箱：3700×1500×3700
除濕干燥再生系統：1900×1000×1850
空氣制冷系統：1500×1200×1000 水制冷系統：800×500×1100
恒溫水處理循環系統：1400×700×1400
四、系統組成及特點：

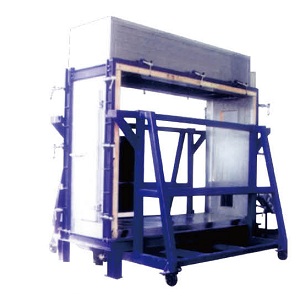

外墻外保溫耐候性檢測裝置主要由控制臺、環境箱、除濕干燥系統、空氣制冷系統、水制冷系統、恒溫水處理循環系統、試件框、可移動翻轉車及導軌九大部分組成。
1. 系統控制臺：主要由電氣元件、微機系統、儀表、按鈕等自動控制、電氣控制元件組成。特點：采用人性化操控界面，使操作簡單方便，外表美觀。
2. 環境箱：采用不銹鋼內膽、外附型鋼骨架、內沖聚氨脂絕熱材料組成。特點：環境箱體結構堅固可靠,耐腐蝕,保溫效果好。
3. 除濕干燥系統：主要由再生干燥箱、分子篩、耐高溫管路、制冷除濕、電動控制閥組成。特點：分子篩填充后，可循環再生使用，采用制冷和分子篩雙重除濕，可達到深度干燥效果。
4. 空氣制冷系統：主要由制冷管道、制冷機、加熱器、蒸發器等組成。特點：采用進口機組，產品可靠性高，可實現長期無故障運轉。
5. 水制冷系統：主要由制冷管道、制冷機、板式換熱器、制冷循環泵、恒溫水箱組成。特點：采用進口機組，產品可靠性高，可實現長期無故障運轉。
6. 恒溫水處理循環系統：水循環泵、水管路、噴頭、不銹鋼集水箱組成。特點：所有著水部件均采用不銹鋼，經久耐用。
7. 試件框：由10＃槽鋼、Φ12螺紋鋼、吊環、支軸焊接而成。現場澆筑混凝土試件墻。特點：試件框采用國標型材焊接而成，整體剛度好，結構堅固可靠,可長期重復使用。
8. 移動式翻轉車：由型鋼、滾輪、機械車組成。通過前后移動可實現測試試件與測試箱體的連接和密封。特點：國標型材焊接而成整體剛度好，結構堅固可靠,可長期使用。
9. 導軌：主要由輕型軌道、型鋼、板材現場鋪裝而成，是各種拖車的運動軌道。特點：強度高，承重好，與拖車間摩擦阻力小，用一人之力便可使雙面墻體在軌道上運動。
